關于干式變壓器

干式變壓器是指鐵芯和繞組不浸漬在絕緣油中的變壓器。干式變壓器冷卻方式有自然空氣冷卻（AN）與強迫空氣冷卻（PF）兩種。干式變壓器結構類型有固定絕緣包封（SCB型）和不包封繞組結構兩種。從高低壓繞組的相對位置看有同心與交迭式兩種。同心式結構簡單，制造方便，大部分干式變壓器釆用這種結構。交迭式主要用于特種變壓器制造。

干式變壓器規格

以SCB-11—1250KVA/10KV/0.4KV干式變壓器為例，來解釋干式變壓器型號的意義：在上面型號規格中，S表示三相電力變壓器，C表示變壓器繞組為樹脂澆成型固體，在C字母位置上G表示繞組外絕緣介質為空氣，B為泊式繞組，在B的位置上R表示纏繞式繞組，11是系列號，1250KVA為變壓器額定容量，10KV為變壓器一次側額定電壓，0.4KV為變壓器二次側額定電壓。

干式變壓器技術參數

干式變壓器技術參數有：①頻率50Hz，②空載電琉，要求少于4%，③低壓耐壓強度：2KV/min無擊穿，④絕緣電阻低壓側不少于2MΩ，⑤繞組連接方式：/Y/yn0，與D/yn0 ，⑥線圈允許溫升100K，⑦散熱方式：自然風冷或溫控風冷，⑧噪聲系數小于30dB。各種容量干式變壓器（SCB型）損耗參數如表1所示。

干式變壓器運行環境要求

干式變壓器運行對環境要求如下:①環境溫度-10--45°，②空氣相對濕度：日平均不大于95%，月平均不大于90%，③海撥高度1600米以下（在額定容量下）。

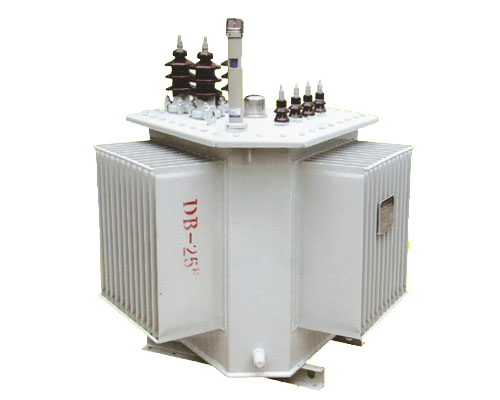

干式與油浸式變壓器各自優缺點

在造價上干式變壓器比油浸式變壓器貴。容量上油浸式變壓器的容量比干式變壓器做得更大。在地下層、樓層中及人員密集場所需使用干式變壓器。油浸式變壓器在獨立變電所使用。箱式變電站一般用干式變壓器。場所空間較大時，使用油浸式變壓器，空間較為擁擠時，使用于式變壓器。區域氣候條件較潮濕時，使用油浸式變壓器。需要“防火防爆”的場所使用干式變壓器。干式變壓器承受負荷的能力要比油浸式變壓器差。干式變壓器應在額定容量下運行。而油浸式變壓器充許短時過載。

SCB型干式變壓器與SGB型變壓器區別

在繞制線圈方面：SCB型干式變壓器低壓線圈采用箔繞。繞組結構：采用銅箔單層纏繞，層間材料含有潛伏性固化劑的環氧樹脂及下級復合箔。繞組材料：采用導電率極佳的無氧銅，含銅量99.99%。SGB型干式變壓器低壓線圈采用線繞。繞組結構：圓筒式線圈，多根普通玻璃絲包扁銅線。

SGB型干式變壓器抗短路能力要強于SCB型干式變壓器。

在散熱方面，SCB型干式變壓器要好式SGB型變壓器。在帶負載損耗方面，SCB型干變要低于SGB型干式變壓器。在溫升方面，SCB型散熱要好干SGB型。
