變壓器的型號與技術參數

在遠距離傳輸電力時，可使用變壓器將發電站送出的電壓升高，以減少在電力傳輸過程中的損失，以便于遠距離輸送電力；在用電的地方，變壓器將高壓降低，以供用電設備和用戶使用。變壓器的分類方式有很多種，根據其電源相數的不同，主要可以分為單相變壓器和三相變壓器。

單相變壓器的結構特點

單相變壓器是一種初級繞組為單相繞組的變壓器。如圖1-2所示，單相變壓器的初級繞組和次級繞組均纏繞在鐵芯上，初級繞組為交流電壓輸入端，次級繞組為交流電壓輸出端。次級繞組的輸出電壓與線圈的匝數成正比。

單相變壓器可將高壓供電變成單相低壓，供各種設備使用，例如可將交流6600V高壓經單相變壓器變?yōu)榻涣?20V低壓，為照明燈或其他設備供電，如圖1-3所示。單相變壓器有結構簡單、體積小、損耗低等優點，適宜在負荷較小的低壓配電線路（60Hz以下）中使用。

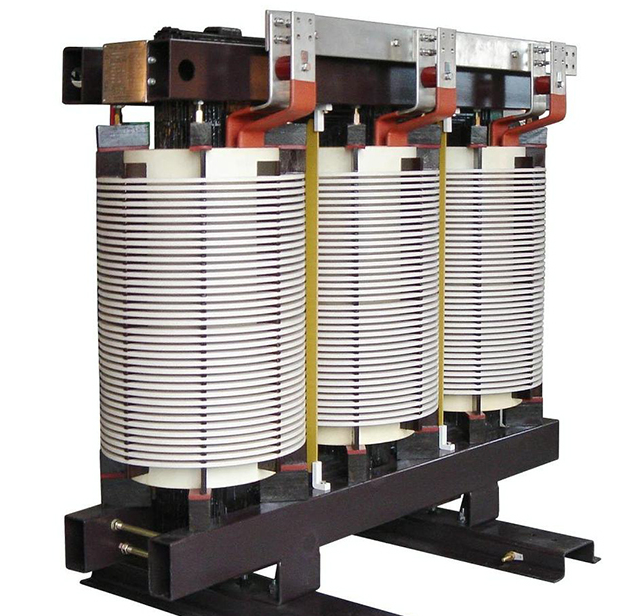

三相變壓器的功能特點

三相變壓器是電力設備中應用比較多的一種變壓器。三相變壓器實際上是由3個相同容量的單相變壓器組合而成的，初級繞組（高壓線圈）為三相，次級繞組（低壓線圈）也為三相。
